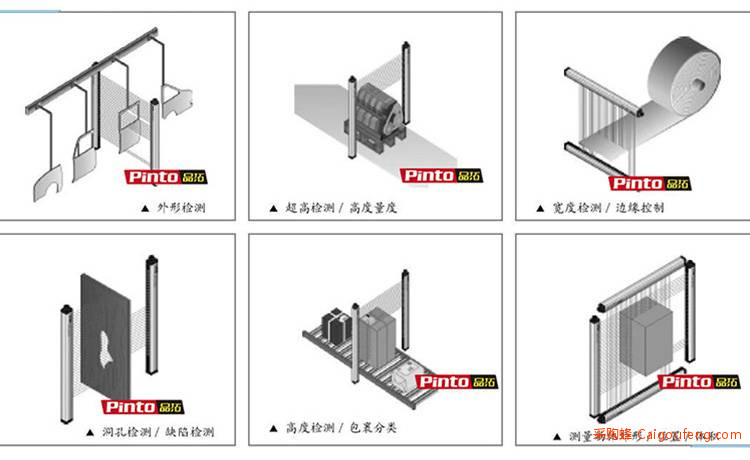

测量光幕被***应用于各行业的非接触式测量及检测、自动控制、智能仓储、物流、工业机床安全领域，检测光幕系列产品包括训考厂、停车场、车辆超限检查（长宽高）、闸机、通道客流量检测、客车上下客人数检测等等；测量光幕系列产品在工业领域、消费领域等均应用于在线检测、精度纠偏、孔洞检测、边沿检测、中心定位、张力控制、零部件计数、在线检测、产品尺寸检测测量等等；

【PTM测量光幕】工作原理：

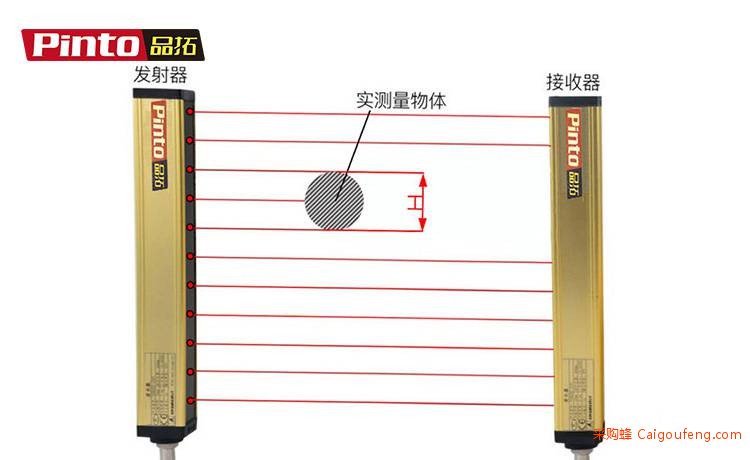

由发射器和接收器通电后，发射器发出的红外光直射到接收器形成光幕系统，目标物体放置（或运行）在形成的光幕系统里，将会阻挡一部分红外光线使其对应接收器不能接收到相对应的接收器件。测量光幕使用同步扫描来识别被挡光线，首先一个发射器通道发出光脉冲而对应的接收器同时来寻找该对应的脉冲，当找到后即完成一个通到的扫描，接着转向下一个通道直到所有的通道扫描完成即为一个扫描周期，而这个周期中记录着哪束通光，哪束光被遮挡，根据系统输出一个信号，配合控制器及其软件，实现监控定位和测量物体外形有尺寸的功能

测量光幕，就选品拓，品质好，价格低，***。

【PTM测量光幕】组成

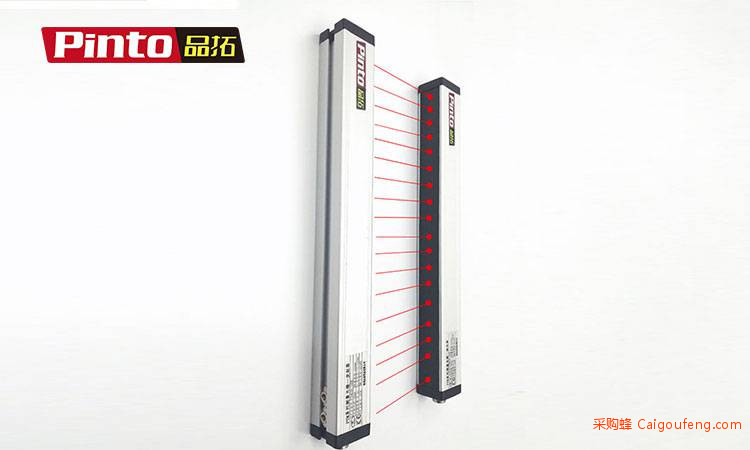

PTM测量光幕主要是由发射器和接收器组成，通过两条电缆线连接发射器和接收器。

发射器：由若干发光组件组成，发射红外光线。

接收器：由若干接收组件组成，接收发射器发射的红外光线，与发射器的发射器件一一对应形成测量光幕，产生输出信号。

信号电缆：连接控制器和设备的控制单元，当光幕传输信号时，用以传输控制器或软件进行数据处理 ；

【PTM测量光幕】参数

***小被检测物体的尺寸为1.25mm ;

光轴间距：1.25mm,2.5mm,5mm,10mm,20mm,40mm,60mm,80mm(可定制) ;

测量高度：80mm-3500mm ;

对射距离：0-30000mm ; 3500mm-10000mm ;

工作电源：12/24VDC

功耗：<15W ;

适用温度：-20℃~75℃ 环境湿度：RH≤95% ;

响应时间：<20ms ;

绝缘电阴：>100MΩ ;

介电强度：AC1500V/60s ;

抗光干扰：1000Lux (入射角≥5°)

品拓测量光幕_***_匠心品质_业内认可_***；

【PTM测量光幕】的特点：

◆通过CE认证，安全防护4级

◆规格***，安装方便，接线简单，操作方便

◆响应速度快，单点响应时间***快0.1毫秒。

◆***检测，可检测***小1.25mm的物体。

◆抗电磁、光干扰能力强，可在严苛环境中可靠运行

◆抗振性强，防水、防尘***

◆具有工作状态、接线、故障指示及辅助对光功能

◆具有安全监控的双路PNP输出/双路NPN输出

◆可选择2、3级级联光幕提供多面测量

◆具备EDM、辅助输出功能

◆外部测试、手动复位功能(可选)

◆固定、浮动屏蔽功能(可选)

◆可使用手持设备或上位机软件进行配置(可选)
